Коли головка блоку циліндрів потребує заміни?

Професійні поради на основі реальних моделей несправностей двигуна

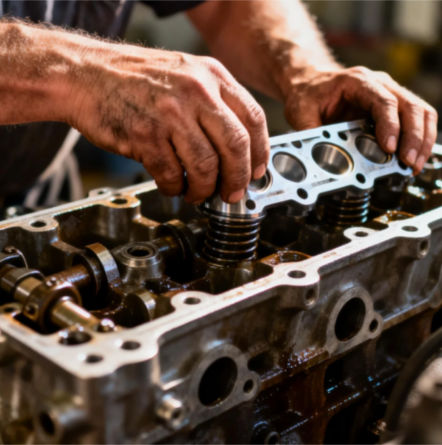

A головка блоку циліндрівє однією з найважливіших частин двигуна внутрішнього згоряння, оскільки він герметизує камеру згоряння, регулює потік повітря, містить клапани та форсунки, керує теплом через канали охолодження та захищає від перегріву через складні канали охолодження.

Поломка головки блоку циліндрів рідко виникає раптово; скоріше це, як правило, результат стресу або неправильної роботи з часом. Знаючи, коли його необхідно замінити, можна запобігти катастрофічному пошкодженню двигуна, а також непотрібним витратам на ремонт.

У цій статті детально описано ключові ситуації, коли заміна головки блоку циліндрів є одночасно рекомендованою та неминучою.

1. Тріщини головки блоку циліндрів

Розтріскування є основною і найважливішою причиною заміниголовки циліндрів. Вони піддаються екстремальним термічним циклам під час роботи під великими навантаженнями, зокрема в дизельних двигунах.

З часом повторний перегрів або раптові коливання температури можуть спричинити утворення тріщин на сідлах клапанів, отворах форсунок або каналах охолодження. Деякі тріщини можуть навіть бути видимі неозброєним оком, але їх можна виявити лише під час випробування тиском або перевірки барвника.

Після виявлення структурної тріщини заміна, як правило, є єдиним життєздатним рішенням.

2. Перегріта ГБЦ

Перегрів не завжди може викликати тріщини головок циліндрів; натомість це може їх деформувати. Деформована головка більше не ущільнює належним чином прокладку головки, і це призводить до втрати компресії, витоку або забруднення масла; у легких випадках це можна виправити шляхом відновлення поверхні.

Однак, коли короблення перевищує допуски виробника, механічна обробка стає недоцільною, і заміна головки циліндра може бути безпечнішим рішенням.

3. Повторні несправності прокладки головки

Одна несправність прокладки головки блоку циліндрів не обов’язково означає, що вона несправна. Але повторювані поломки прокладки є вагомим показником.

Якщо нова прокладка вийшла з ладу після належного встановлення, процедури затягування та ремонту системи охолодження, потрібно провести подальше дослідження причини цього. Тут можуть бути тріщини або нерівні поверхні палуби або локальні гарячі точки; у таких випадках заміна головки блоку циліндрів може запобігти повторним поломкам у майбутньому.

4. Серйозне пошкодження сідла клапана та напрямної

A головка блоку циліндрівмістить клапани, сідла клапанів і напрямні, які повинні підтримувати точні допуски, щоб забезпечити герметичність горіння. Надмірний знос сідла клапана або ослаблені напрямні погіршують ущільнення системи згоряння, тоді як надмірний знос, опущені сідла або ослаблені напрямні ще більше погіршують ущільнення системи згоряння, хоча іноді таке пошкодження можна виправити.

Ремонт стає ненадійним, коли пошкоджено кілька сідел або основний матеріал, що призводить до неефективності ремонту та неправильної геометрії клапана. У цей момент заміна стає найкращим шляхом для забезпечення довгострокової служби та правильної геометрії клапана.

5. Змішування охолоджуючої рідини та масла в головці

Забруднення охолоджуючої рідини в моторному маслі або в системі охолодження може становити серйозну загрозу, одним із поширених джерел є пошкодження прокладки головки. Внутрішні тріщини в головці блоку циліндрів також можуть призвести до подібних симптомів.

Якщо випробування під тиском виявляє внутрішні шляхи витоку в головці, можливості ремонту сильно обмежені. Його заміна усуває ризик повторного забруднення та ризик пошкодження підшипника.

6. Пошкодження отворів інжектора та свічки розжарювання

Сучасні дизельні головки циліндрів значною мірою залежать від точного впорскування та розташування свічок розжарювання для максимального розпилення палива та ефективності згоряння. Будь-які пошкодження, такі як ерозія, розтріскування або надмірний знос отворів форсунок, можуть мати серйозні наслідки для цих процесів і призвести до зниження ефективності.

Надзвичайне пошкодження отвору може призвести до втрати компресії, прориву форсунки та витоку палива - і заміна зазвичай надійніша, ніж спроби локального ремонту.

7. Несправності головки блоку циліндрів, пов’язані з викидами

Сучасні двигуни використовують головку блоку циліндрів як важливий елемент для контролю викидів, включаючи проходи EGR, кути інжекторів і конструкцію камери згоряння, які повинні бути ретельно оптимізовані для мінімізації викидів. Коли збій виникає через неправильно спроектовані або неправильно розроблені компоненти, пов’язані з викидами, наприклад канали EGR або кути форсунок.

Встановлення неправильної або пошкодженої головки блоку циліндрів може призвести до кодів несправностей, зниження номінальних характеристик або збоїв системи викидів. Якщо тріщини або заблоковані проходи перешкоджають відповідності щодо викидів, може знадобитися заміна, щоб відновити відповідність.

8. Коли витрати на ремонт перевищують відновну вартість

Технічно головка блоку циліндрів підлягає ремонту; однак, коли витрати на ремонт перевищують вартість заміни, стає нерозумно вдаватися до ремонту. Коли сумарні витрати, пов’язані з механічною обробкою, зварюванням, випробуванням під тиском, заміною компонентів наближаються або перевищують витрати на придбання чи відновлення нових або відновлених головок, заміна стає більш економічною альтернативою.

Висновок/Думки

Головки циліндрівне підводьте без попереднього попередження. Такі індикатори, як перегрів, втрата охолоджуючої рідини, виділення білого вихлопного диму, пропуски запалювання або повторювані несправності прокладки, ніколи не слід ігнорувати як потенційні індикатори несправності.

Перш ніж прийняти рішення, точна діагностика, перевірка тиску та розуміння моделей несправностей є надзвичайно важливими. Насправді своєчасна заміна головки блоку циліндрів може врятувати весь двигун.

Вибір належної заміни, будь то OEM або високоякісний післяпродажний, є такою ж невід’ємною частиною успішного ремонту, як і розуміння того, коли потрібна заміна.
